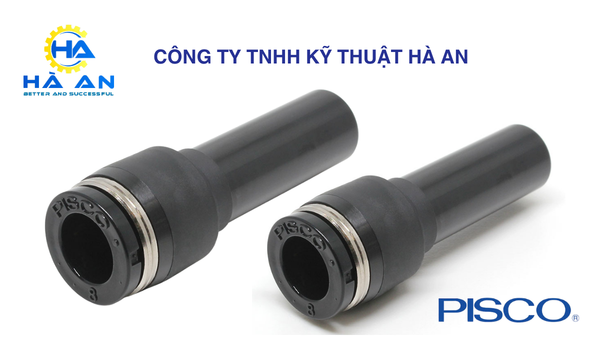

PGJ10-8 PISCO là đầu nối giảm thẳng, kết nối nhanh ống khí Ø10 mm và Ø8 mm trong hệ thống khí nén.

I. Giới thiệu PGJ10-8 PISCO

PGJ10-8 PISCO là đầu nối khí nén dạng giảm ống (Reducer), dùng để kết nối ống khí có đường kính Ø10 mm với Ø8 mm trong hệ thống khí nén.

Sản phẩm cho phép chuyển đổi kích thước ống ngay tại vị trí kết nối mà không cần thay đổi toàn bộ đường ống.

Với thiết kế One-touch, PGJ10-8 giúp việc lắp đặt và tháo ống thuận tiện, phù hợp sử dụng trong các hệ thống khí nén, máy móc và thiết bị tự động hóa. Đây là lựa chọn phù hợp khi cần kết nối hai đường ống có kích thước khác nhau trong cùng một hệ thống.

II. Thông số kỹ thuật PGJ10-8 PISCO

Thông số PGJ10-8
Model type Unequal Plug-in Straight
Đường kính ống Ø10 mm → Ø8 mm
Khối lượng 5,8 g
Đơn vị xuất hàng 10 cái
Vật liệu thân PBT
Gioăng làm kín NBR
Môi chất sử dụng Khí, nước*
Áp suất làm việc tối đa 1,0 MPa
Áp suất chân không tối đa -100 kPa
Nhiệt độ làm việc 0 – 60°C (không đóng băng)

Lưu ý khi sử dụng với nước

PGJ10-8 có thể sử dụng với nước trong điều kiện được quy định bởi nhà sản xuất. Khi sử dụng nước làm môi chất, cần lưu ý:

Kiểm soát áp suất xung (Surge pressure) thấp hơn áp suất làm việc tối đa 1,0 MPa.
Với nước khác ngoài loại nước được quy định, cần đánh giá sản phẩm trong điều kiện vận hành thực tế.
Khi sử dụng nước, cần đặt Insert Ring (WR) vào đầu ống trước khi lắp vào đầu nối.

So với các đầu nối giảm ống thông thường, PGJ10-8 PISCO có lợi thế ở thiết kế chuyên dụng cho hệ thống khí nén, khả năng kết nối nhanh và sự đa dạng về kích thước. Một số ưu điểm nổi bật:

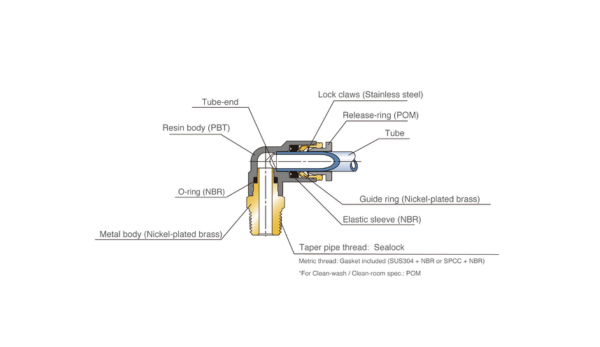

pgj10 8 dau noi khi nen pisco

III. Ưu điểm của PGJ10-8 PISCO

Thiết kế Unequal Plug-in Straight: Kết nối trực tiếp ống Ø10 mm với Ø8 mm trong cùng một đầu nối, giúp giảm số lượng linh kiện và đơn giản hóa đường ống. PISCO có nhiều lựa chọn kích thước khác nhau trong dòng PGJ.

Kết nối One-touch tiện lợi: Cơ cấu khóa ống giúp lắp và tháo nhanh, thuận tiện cho quá trình lắp đặt, bảo trì và thay thế. PISCO cũng sử dụng thiết kế khóa giữ ống quanh chu vi, giúp tăng độ ổn định của kết nối.

Khả năng làm kín tốt: PISCO sử dụng cấu trúc sleeve đàn hồi tại phần làm kín và cơ cấu khóa ống được thiết kế để hạn chế rò rỉ khí trong quá trình sử dụng.

Vật liệu phù hợp cho môi trường công nghiệp: Thân PBT kết hợp gioăng NBR, đáp ứng các yêu cầu sử dụng thông thường trong hệ thống khí nén.

Đa dạng model: Ngoài PGJ10-8, PISCO có nhiều model chuyển đổi giữa các kích thước ống khác nhau, giúp thuận tiện khi thiết kế mới hoặc thay thế đầu nối trong hệ thống.

Có lựa chọn cho môi trường đặc biệt: Dòng sản phẩm có các tùy chọn như clean-room packaging và clean-wash đối với một số model, phù hợp với những ứng dụng có yêu cầu kiểm soát độ sạch.

Điểm đáng chú ý của PGJ10-8 là khả năng chuyển trực tiếp từ ống Ø10 mm sang Ø8 mm mà không cần sử dụng thêm một đầu nối trung gian, giúp hệ thống gọn hơn và giảm số lượng mối nối.

IV. Ứng dụng của PGJ10-8 PISCO

PGJ10-8 PISCO được sử dụng khi cần kết nối và chuyển đổi giữa ống Ø10 mm và ống Ø8 mm trong hệ thống khí nén. Thiết kế dạng thẳng giúp đường ống được bố trí gọn và thuận tiện trong quá trình lắp đặt.

Một số ứng dụng phổ biến:

  • Hệ thống khí nén: Chuyển đổi kích thước đường ống từ Ø10 mm sang Ø8 mm tại các vị trí cần thay đổi đường kính ống.
  • Máy móc và thiết bị tự động hóa: Kết nối các đường ống có kích thước khác nhau trong cùng một hệ thống.
  • Dây chuyền sản xuất: Sử dụng tại các vị trí cần phân nhánh hoặc chuyển tiếp giữa các đường ống Ø10 mm và Ø8 mm.
  • Thiết bị sử dụng khí nén: Kết nối đường khí giữa các cụm thiết bị có yêu cầu kích thước ống khác nhau.
  • Hệ thống sử dụng nước: Có thể sử dụng với nước khi đáp ứng đầy đủ các điều kiện kỹ thuật của nhà sản xuất, bao gồm kiểm soát áp suất xung và sử dụng Insert Ring (WR) phù hợp.

V. Hướng dẫn lựa chọn PGJ10-8 PISCO

Khi lựa chọn PGJ10-8 PISCO, cần kiểm tra đúng kích thước hai đầu ống cần kết nối:

  • Ống đầu vào: Ø10 mm.
  • Ống đầu ra: Ø8 mm.
  • Kiểu kết nối: Unequal Plug-in Straight, dạng thẳng.
  • Môi chất: Khí hoặc nước trong điều kiện sử dụng được quy định.

Nếu hệ thống đang sử dụng đầu nối giảm ống của hãng khác, có thể cung cấp mã sản phẩm hoặc hình ảnh thực tế để Hà An hỗ trợ kiểm tra và chuyển đổi sang mã PISCO tương đương.

VI. Vì sao nên lựa chọn PGJ10-8 cung cấp bởi Công ty TNHH Kỹ thuật Hà An?

PGJ10-8 PISCO được cung cấp bởi Công ty TNHH Kỹ thuật Hà An, với các chính sách hỗ trợ khách hàng:

  • Hàng chính hãng PISCO, cung cấp đầy đủ CO, CQ khi khách hàng yêu cầu.
  • Giá cả cạnh tranh, hỗ trợ báo giá theo số lượng và nhu cầu thực tế.
  • Tư vấn kỹ thuật, hỗ trợ chuyển đổi mã, giúp khách hàng lựa chọn đúng sản phẩm hoặc tìm mã PISCO tương đương với sản phẩm đang sử dụng.
  • Giao hàng nhanh, miễn phí vận chuyển, giúp khách hàng chủ động tiến độ sử dụng và tối ưu chi phí.
