Phần dùng để siết chặt của đầu nối sử dụng chất liệu SUS316 với khả năng chống ăn mòn cao.
Thông số kỹ thuật
| Chất lỏng truyền động: | Không khí, Nước, Các chất khác như hóa chất |
| Áp suất làm việc tối đa: | Tùy thuộc vào áp suất vận hành tối đa của ống |
| Áp suất chân không tối đa: | -100 kPa |
|
Phạm vi nhiệt độ hoạt động: |
Phụ thuộc vào phạm vi nhiệt độ hoạt động của ống (Không đóng băng) (*2) |
Lưu ý
*1. Đảm bảo tuân thủ các hướng dẫn dưới đây khi chất lỏng trung bình là nước hoặc chất lỏng.
- Áp suất đột ngột phải được kiểm soát thấp hơn áp suất làm việc tối đa khi sử dụng nước hoặc chất lỏng làm chất trung bình.
- Nước máy không có chất ngoại lai hoặc ô nhiễm có thể được sử dụng.
- Thông số kỹ thuật ở trên có thể không được áp dụng, phụ thuộc vào loại hóa chất hoặc khí hỗn hợp được sử dụng làm chất trung bình. Đảm bảo sử dụng sản phẩm PISCO sau khi xác minh tính phù hợp trên phía người dùng.
*2. Phạm vi nhiệt độ hoạt động tuân theo thông số kỹ thuật của ống. Việc vận hành trong môi trường nhiệt độ cao có thể gây ra hỏng hóc cho sản phẩm khi chúng nhận được một tải trọng quá mức.
*3. Do cấu trúc của fitting, hiệu suất giảm khi ống mềm được lắp vào. Hãy đảm bảo xác nhận hiệu quả thực tế với ống sử dụng trước khi vận hành thực tế.

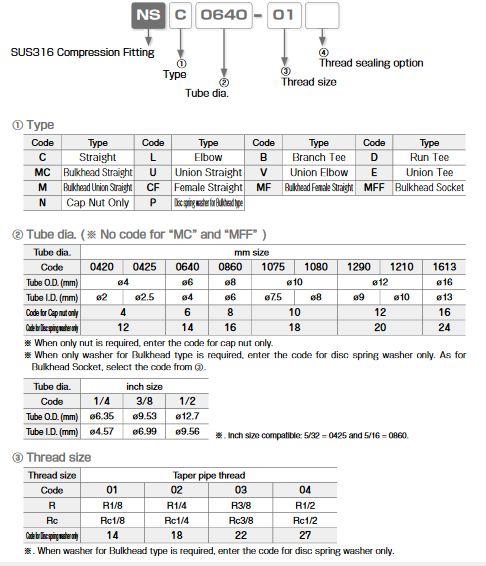

Kích thước ống
Đường kính ống (O.D. x I.D.)
- Kích thước mm (mm): φ4xφ2, φ4xφ2.5, φ6xφ4, φ8xφ5, φ8xφ6, φ10xφ6.5, φ10xφ7.5, φ10xφ8, φ12xφ8, φ12xφ9, φ12xφ10, φ16xφ11, φ16xφ13
- Kích thước inch: φ6.35xφ4.57 (φ1/4″), φ9.53xφ6.99 (φ3/8″), φ12.7xφ9.56 (φ1/2″)
Kích thước ren
- Ren nối côn nam R1/8, R1/4, R3/8, R1/2
- Ren nối côn nữ Rc1/8, Rc1/4, Rc3/8, Rc1/2
Điểm ưu việt
- Fitting nén được làm từ SUS316, chất liệu chịu ăn mòn cao.
- Phù hợp tốt không chỉ cho các ngành công nghiệp hóa chất mà còn cho các ngành công nghiệp như chăm sóc y tế, sản xuất bán dẫn, pin mặt trời và pin phụ, thực phẩm, yêu cầu môi trường đặc biệt kín khít.
- Phù hợp tốt cho việc lắp đặt ống trong phòng sạch.
- Được rửa bằng không khí sạch, sau đó đóng gói trong phòng sạch lớp 6 theo tiêu chuẩn ISO.
- Ống polyurethane có thể được sử dụng.
- Các fitting thẳng và uốn cong cho ống polyurethane Pisco (OD ø8~ø16mm) được giới thiệu.
